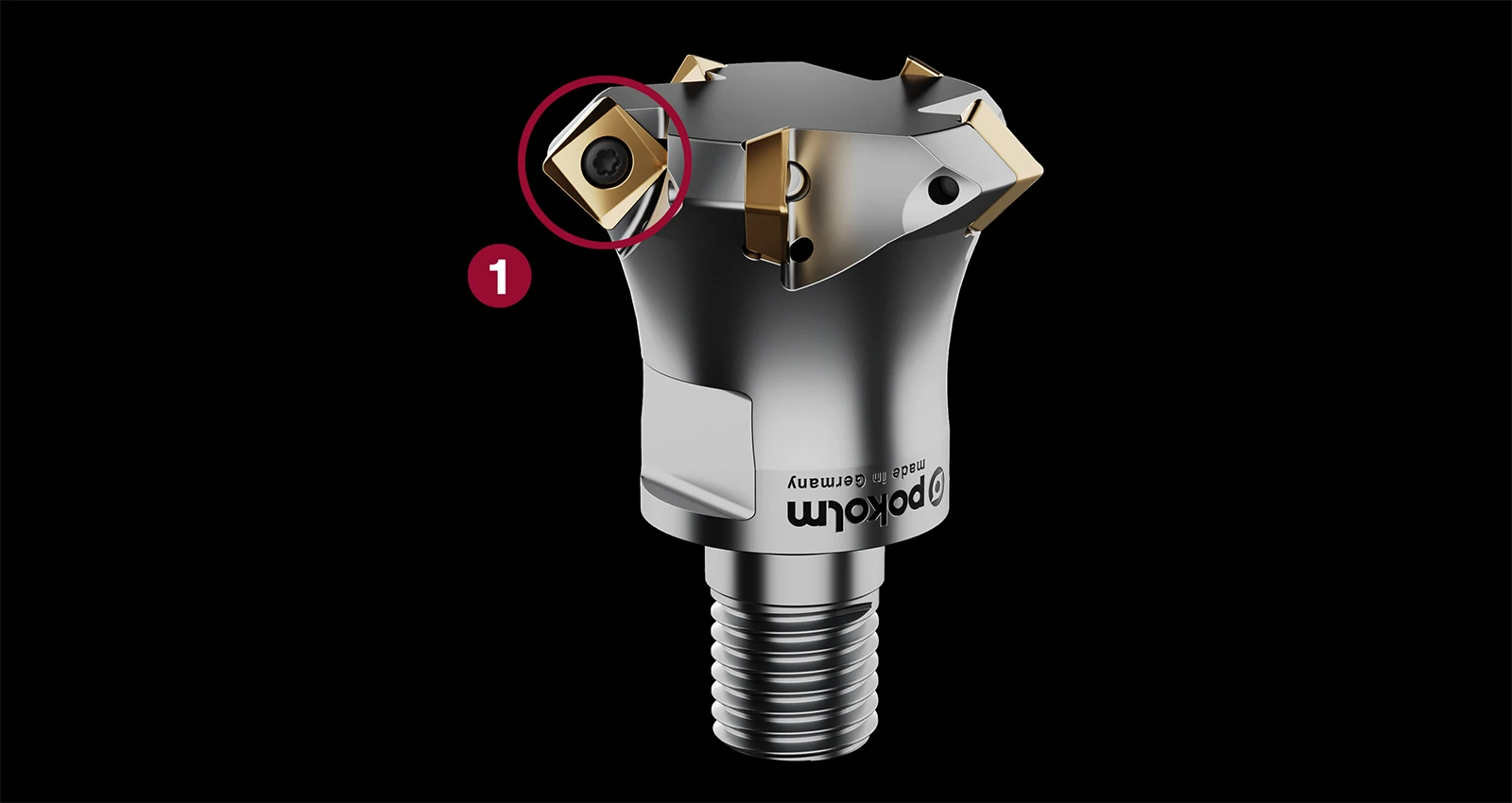

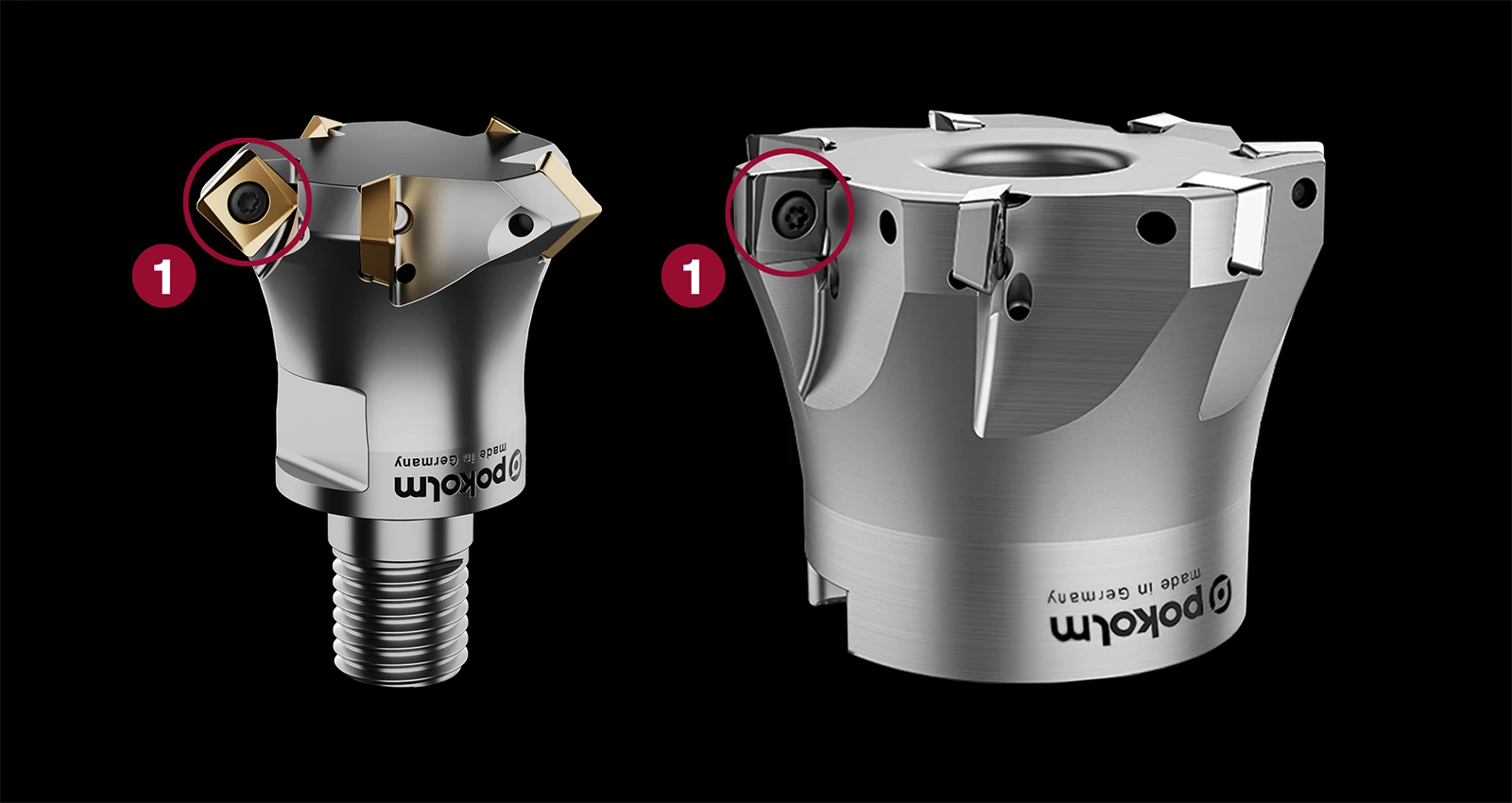

- eine Wendeschneidplatte zwei Möglichkeiten: Eck- und Nutfräser oder 45°-Fasfräser
Squareworx® ist ein multifunktionales Fräswerkzeug, das für eine breite Palette von Anwendungen entwickelt wurde.
Stahl
Hauptanwendung
Eck-, Nut- und Fasfräser
Squareworx®
Wirtschaftlicher Eck- und Nutfräser oder Fasfräser mit nur einer Wendeschneidplatte
Direkt zu:

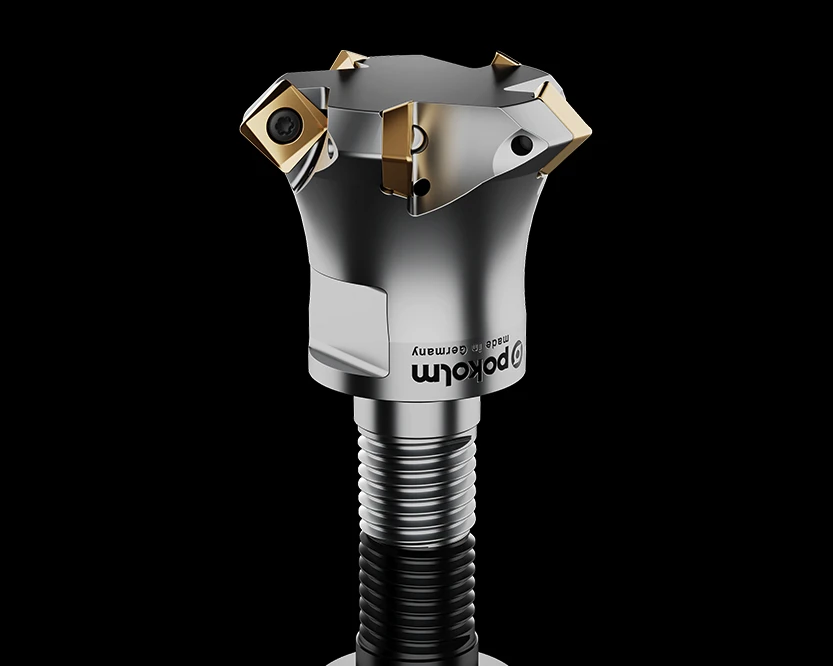

Ob als präziser Eck- und Nutfräser mit einem Einstellwinkel von 90° oder als Fasfräser mit einem Einstellwinkel von 45°: alle Squareworx® Werkzeugsysteme sind als Aufsteck-, Einschraub- sowie als Schaftfräser in unterschiedlichen Durchmessern erhältlich und durchgängig mit einer höchstmöglichen Anzahl an Zähnen ausgerüstet. In Kombination mit der internen Kühlmittelzufuhr sind dadurch hohe Vorschübe möglich. Ebenso ist ein leichter Schnitt durch die Hochpositivgeometrie garantiert und das selbst bei schwächer ausgelegten Maschinen.
Wendeschneidplatten
Die zugehörige Wendeschneidplatte verfügt über vier nutzbare Schneidkanten mit einem Eckradius von 0,8 mm. Es stehen Schneidstoffe in fünf verschiedenen Qualitäten zur Verfügung. Diese decken vom Schruppen bis zum Schlichten die Bearbeitung aller gängigen Werkstoffe ab. Umfanggeschliffene, besonders scharfe Platten mit einem 15° Freiwinkel, sind bestens geeignet für NE-Werkstoffe wie Aluminium. Gesinterte Platten mit gleichem Freiwinkel kommen bei allen sonstigen Materialien zum Einsatz.
Ausgestattet mit nur einer Wendeschneidplatte sind die Lagerkosten für beide Squareworx® Werkzeuggeometrien sehr gering. Ein hohes Zeitspanvolumen und vier nutzbare Schneidkanten steigern die Wirtschaftlichkeit zusätzlich.
Squareworx® Eck- und Nutfräser sind mit eingebetteten Plattensitze ausgestattet, die eine genaue Positionierung des Werkzeugs und eine besonders stabile Schneide garantieren. Als Fasfräser kann Squareworx® durch die extra darauf ausgelegte Geometrie mit einer Spantiefe ap von 5 mm vorwärts und rückwärts anfasen sowie entgraten. Derart ausgestattet und variabel einsetzbar ist Squareworx® ein wirtschaftliches Zerspanungswerkzeug.
Einsatzbereiche
Squareworx® Wendeplattenfräser können schräg oder zirkular eintauchen und fräsen neben Ecken, Kanten und Fasen auch Taschen oder ebene Oberflächen.
-
Planfräsen
-
Fasenfräsen
-
Schräg Eintauchen
-
Zirkular Eintauchen
-
Nutfräsen
-
Taschen fräsen
-
Eckfräsen
Highlights
Merkmale
Werkstoffe
Squareworx® eignet sich hervorragend für die Grob-, Mittel- und Feinzerspanung von Stahl, hochwarmfesten Legierungen, Gusseisen und NE-Metallen wie Aluminium, Kupfer, Grafit und Kunststoff.
Warmfeste Speziallegierungen und Titan
Hauptanwendung
Nichtrostender Stahl
Hauptanwendung
Gusseisen
Hauptanwendung
Nichteisenmetalle und Kunststoffe
Hauptanwendung
